電纜保護拖鏈_線纜保護拖鏈
現有技術中的拖鏈中的鏈節是靠限位銷相限位的，導致拖鏈的架空長度非常的有限，使用局限性增加。
實用新型內容
為解決現有技術中存在的不足，提供一種結構緊湊，而且能最大程度的保護拖鏈內的電線、電纜及相關的管道安全，同時拖鏈的架空長度大大地提高，也增加了承載力的一種保護線纜的拖鏈。
技術方案:
一種保護線纜的拖鏈，由依次連續分布的鏈節組成，鏈節包括一對呈對稱分布的鏈板，鏈板間通過支撐板相定位，鏈板頭部設有與之相一體化的鏈套，鏈套中設有鏈套腔，鏈套上設有前定位銷孔，鏈板的尾部設有與前定位銷孔相對應分布的后定位銷孔，鏈節的尾部插入另一鏈節的鏈套腔中，前定位銷孔與后定位銷孔間通過限位銷軸相固定，鏈節尾部的外側壁設有后限位缺口，鏈套腔中設有與后限位缺口相調節卡接的前限位突塊。
前定位銷孔包括前中心孔和前側孔，前中心孔位于鏈套的中心位，前側孔設有三個，三個前側孔均勻分布在前中心孔的四周；
后定位銷孔包括后中心孔和后側孔，后中心孔位于鏈板尾部的中心位，后側孔設有三個，三個后側孔均勻分布在后中心孔的四周；
前中心孔與后中心孔的孔徑相同，前側孔為圓形孔，后側孔為捕圓孔，如中心孔與后中心孔相對應固定，如側孔與后側孔相對應固定；
前側孔間、后側孔間分別設有凸臺。
后限位缺口為弧形缺口，后限位缺口中的下側端為直角過渡，后限位缺口中的上側端為斜邊過渡
支撐板設有一對，一對支撐板呈間隔狀分布，限位銷軸通過卡簧相卡接。
因此，本產品的一種保護線纜的拖鏈及其制備方法，結構緊湊，提升架空性能，增加承載力，加強抗扭曲強度。
附圖說明

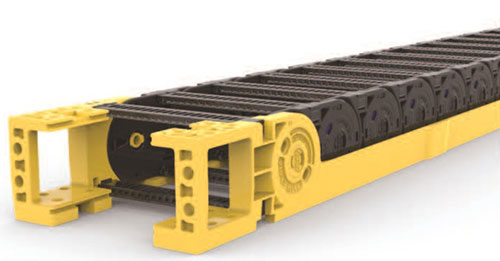

圖1是本產品的結構示意圖；

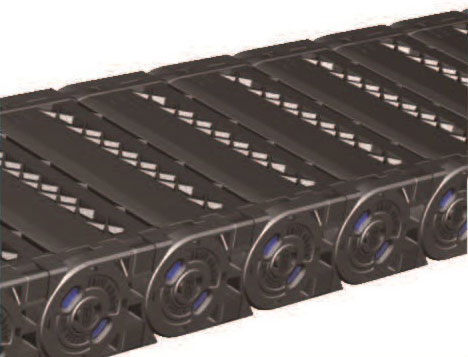

圖2是本產品中鏈節間的結構示意圖。
